剥製・ドライフラワー作成機
General Purpose
2007年4月1日よりVirTis凍結乾燥機の国内総代理店となりました。
剥製・ドライフラワー作成機一般的なデザインの凍結乾燥機では、植物、書籍や考古学的遺産などのサイズや形状に適しておりません。VirTis社製多用途凍結乾燥機であれば、これらの凍結乾燥が可能になります。
様々な物品を変化せずに保存するときには、凍結乾燥以外に方法がありません。この穏やかなプロセスにより、生物的、化学的や構造的な影響を抑えて水分を除去します。
硬い氷の構造により固形物の位置が保存されるため、凍結乾燥プロセスは物品を高度に維持できます。一般的な乾燥プロセスでは収縮や化学反応が起こる可能性があります。このダメージを受けた最終製品は追加の化学分析や展示に使用できません。
機能とオプション
プロセスマッチング：汎用凍結乾燥機は必要に応じてデザインでき、より生産性や品質の高い処理が可能になります。
高耐久性：
汎用凍結乾燥機で使用される一般的なサイクルは24時間を越えることがあります。このため信頼性の高いデザインや構成が重要になります。これらの機器のルーチン・メンテナンスが容易になるように設計します。
フレキシビリティ：
VirTis社製凍結乾燥機はニーズに応じた変更を容易にする柔軟性と最新の凍結乾燥テクノロジーを取り入れております。
範囲選択：
装置毎に別々の棚面積を要求されることがあります。このため、0.82～34.6平方メートルの範囲に対応した個別のモデルを開発しております。
乾燥チャンバー：

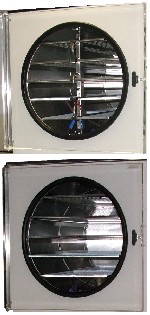

乾燥チャンバーは特別な処理が施された304ステンレスを採用しており、取出しが容易なステンレストレイにより、サンプルのセットや、高さ制限などの柔軟性が向上します。チャンバーの外側からの不要な熱伝達を防ぐために、全てのモデルでCFCフリーフォームで断熱加工されています。乾燥チャンバーは乾燥プロセスの観察が容易な透明ウインドウを備えています。
コンデンサーシステム及び容量：
コンデンサーは304ステンレス製で迅速デフロストに対応しています。コンデンサー容量に応じて様々なモデルがあります。コンデンサー温度の範囲は冷却システムを選択することにより可能になり、全てCFCフリーです。
熱伝達システム：
標準のダイレクト拡張チャンバー温度コントロールに始まり、プログラマブル機能やコイル内及びチャンバーを循環するシリコンオイルベース熱伝達システムを搭載しています。植物などの繊細な製品には効率的な乾燥率や迅速な乾燥を可能にするプログラマブル熱伝達システムが有用です。
真空システム：
全ての汎用凍結乾燥機には、デフロスト中間サイクルの初期や後の迅速減圧用にデザインされた、2ステージ大容量ポンプが供給されます。標準又はオプションのチャンバーアイソレーションバルブはデフロスト中の真空度を保持します。
コントローラー：
ユーザーフレンドリーインターフェイスにより、乾燥率などの正確なコントロールを提供します。
アプリケーション
花
凍結乾燥フラワーの需要が高まってきております。汎用凍結乾燥機は植物の形状、色や香りを保存するだけでなく、迅速に乾燥可能な設計をしております。バラの花や長い茎を処理するためには多くの手間がかかります。凍結乾燥プロセスのために品質を下げる必要はありません。
剥製
大小の動物をそのまま凍結乾燥できます。
濡れた書物
水に濡れた書類や書物を乾燥し、保管できます。
生物試料
組織や生物学的なサンプルを研究のために、保存剤の臭いが無い状態で保管できます。
形状が不規則なもの
一般的な凍結乾燥機では処理できないような形状やサイズのサンプルを処理できます。 仕様(シリーズ 24Dx24) 仕様(シリーズ 24Dx48) 仕様(シリーズ 36Dx66) 仕様(シリーズ 36Dx72) 仕様(シリーズ 36Dx84)
凍結乾燥フラワーの需要が高まってきております。汎用凍結乾燥機は植物の形状、色や香りを保存するだけでなく、迅速に乾燥可能な設計をしております。バラの花や長い茎を処理するためには多くの手間がかかります。凍結乾燥プロセスのために品質を下げる必要はありません。
剥製
大小の動物をそのまま凍結乾燥できます。
濡れた書物
水に濡れた書類や書物を乾燥し、保管できます。
生物試料
組織や生物学的なサンプルを研究のために、保存剤の臭いが無い状態で保管できます。
形状が不規則なもの
一般的な凍結乾燥機では処理できないような形状やサイズのサンプルを処理できます。 仕様(シリーズ 24Dx24) 仕様(シリーズ 24Dx48) 仕様(シリーズ 36Dx66) 仕様(シリーズ 36Dx72) 仕様(シリーズ 36Dx84)
仕様(シリーズ 24Dx24)
| チャンバー(標準システム) | ||||
| トレイレベル | 2 | 3 | 4 | 5 |
| トレイ面積(m2) | 0.64 | 0.81 | 1.06 | 1.35 |
| トレイスペース(mm) | 198 | 165 | 130 | 98 |
| トレイ数 | 2 | 3 | 4 | 5 |
| チャンバーコントロール温度範囲(℃) | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 |
| チャンバー(熱伝達システム) | ||||
| トレイレベル | 2 | 3 | 4 | 5 |
| トレイ面積(m2) | 0.55 | 0.74 | 0.97 | 1.24 |
| トレイスペース(mm) | 198 | 165 | 130 | 98 |
| トレイ数 | 4 | 6 | 8 | 10 |
| チャンバーコントロール温度範囲(℃) | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 |
| チャンバー(通常) | |
| 容積 | 0.178 m3 |
| 材質 | ステンレス 304 |
| ドア | ヒンジタイプ 透明アクリル製 |
| コンデンサー | |
| ブランドオフ温度(℃) | -53 |
| 容量 | 12 |
| 表面積(cm2) | 1742 |
| 容量(24時間/リットル) | 8.4 |
| デポジション率(L/hr) | 0.35 |
| 材質 | スムースウォール ステンレス |
| デフロストシステム | Electric High Efficiency |
| 真空システム | |
| 真空ポンプ | 2ステージ, 127L/min |
| システムブランクオフ圧 | 5 millitorr |
| 100 millitorr到達時間 | 20分以下(Dry) |
| リークアップ率 | 30millitorr/hr以下 |
| 平均電流消費 | 8.4A |
| 通常寸法&サービス | |
| 寸法(HxWxL) | 200x86x71cm |
| 重量 | 260Kg |
| 電源 | 208/60, 230/60, 220/50, 240/50 |
| 平均電流消費 | 7.8A |
仕様(シリーズ 24Dx48)
| チャンバー(通常) | |
| 容積 | 0.357 m3 |
| 材質 | ステンレス 304 |
| ドア | ヒンジタイプ 透明アクリル製 |
| チャンバー(標準システム) | ||||
| トレイレベル | 2 | 3 | 4 | 5 |
| トレイ面積(m2) | 1.23 | 1.67 | 2.18 | 2.78 |
| トレイスペース(mm) | 198 | 165 | 130 | 98 |
| トレイ数 | 4 | 6 | 8 | 10 |
| チャンバーコントロール温度範囲(℃) | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 |
| チャンバー(熱伝達システム) | ||||
| トレイレベル | 2 | 3 | 4 | 5 |
| トレイ面積(m2) | 1.15 | 1.53 | 2.01 | 2.57 |
| トレイスペース(mm) | 198 | 165 | 130 | 98 |
| トレイ数 | 6 | 12 | 16 | 20 |
| チャンバーコントロール温度範囲(℃) | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 |
| コンデンサー | ||||||
| コンデンサータイプ | 12ES | 12XL | 12EL | 25ES | 25XL | 25EL |
| ブランドオフ温度(℃) | -53 | -70 | -85 | -53 | -95 | -85 |
| 容量 | 12 | 12 | 12 | 25 | 25 | 25 |
| 表面積(cm2) | 1742 | 1742 | 1742 | 3264 | 3264 | 3264 |
| 容量(24時間/リットル) | 8.4 | 8.4 | 8.4 | 14.0 | 14.0 | 14.0 |
| デポジション率(L/hr) | 0.35 | 0.35 | 0.35 | 0.58 | 0.58 | 0.58 |
| 材質 | スムースウォール ステンレス | |||||
| デフロストシステム | Electric High Efficiency | |||||
| 真空システム | |
| 真空ポンプ | 2ステージ, 400L/min 400B (-D16B) |
| システムブランクオフ圧 | 5 millitorr |
| 100 millitorr到達時間 | 20分以下(Dry) |
| リークアップ率 | 30millitorr/hr以下 |
| 通常寸法&サービス | |
| 寸法(HxWxL) | 200x86x132cm |
| 重量 | 432Kg |
| 電源 | 208/60, 230/60, 220/50, 240/50 |
| 平均電流消費 | 8.4A |
仕様(シリーズ 36Dx66)
| チャンバー(通常) | |
| 容積 | 0.779 m3 |
| 材質 | マイルドスティール |
| ドア | ヒンジタイプ 透明アクリル製 |
| チャンバー(標準システム) | ||||||||
| トレイレベル | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| トレイ面積(m2) | 2.87 | 2.87 | 3.76 | 4.80 | 5.74 | 6.87 | 7.47 | 8.24 |
| トレイスペース(mm) | 295 | 243 | 198 | 149 | 117 | 98 | 96 | 85 |
| トレイ数 | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| チャンバーコントロール 温度範囲(℃) |
-29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 | -29 ～ 0 |
| チャンバー(熱伝達システム) | ||||||||
| トレイレベル | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| トレイ面積(m2) | 1.98 | 2.71 | 3.53 | 4.53 | 5.56 | 6.54 | 6.99 | 7.77 |
| トレイスペース(mm) | 295 | 243 | 198 | 149 | 117 | 98 | 96 | 85 |
| トレイ数 | 8 | 12 | 16 | 20 | 24 | 28 | 32 | 36 |
| チャンバーコントロール 温度範囲(℃) |
-29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 |
| コンデンサー | ||||||
| コンデンサータイプ | 25ES | 25XL | 25EL | 35ES | 35XL | 35EL |
| ブランドオフ温度(℃) | -53 | -70 | -85 | -53 | -70 | -85 |
| 容量 | 25 | 25 | 25 | 35 | 35 | 35 |
| 表面積(cm2) | 3264 | 3264 | 3264 | 4838 | 4838 | 4838 |
| 容量(24時間/リットル) | 14.0 | 14.0 | 14.0 | 20.0 | 20.0 | 20.0 |
| デポジション率(L/hr) | 0.58 | 0.58 | 0.58 | 0.83 | 0.83 | 0.83 |
| 材質 | スムースウォール ステンレス | |||||
| デフロストシステム | Electric High Efficiency | |||||
| 真空システム | |
| 真空ポンプ | 2ステージ, 590L/min |
| システムブランクオフ圧 | 5 millitorr |
| 100 millitorr到達時間 | 30分以下(Dry) |
| リークアップ率 | 30millitorr/hr以下 |
| 通常寸法&サービス | |
| 寸法(HxWxL) | 190x112x178cm |
| 重量 | 818Kg |
| 電源 | 208/60, 230/60, 220/50, 240/50 |
| 平均電流消費 | 12.8A |
仕様(シリーズ 36Dx72)
| チャンバー(通常) | |
| 容積 | 1.529 m3 |
| 材質 | カーボンスティール |
| ドア | ヒンジタイプ 透明アクリル製 |
| チャンバー(熱伝達システム) | ||||
| トレイレベル | 5 | 6 | 7 | 8 |
| トレイ面積(m2) | 7.89 | 9.47 | 11.0 | 12.6 |
| トレイスペース(mm) | 127 | 101 | 83 | 69 |
| トレイ数 | 20 | 24 | 28 | 32 |
| チャンバーコントロール 温度範囲(℃) |
-29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 |
| 熱伝達システム | 循環シリコンオイル | |||
| 熱交換器 | 高効率マルチパスプレート | |||
| システムヒーター | 低密度タイプ | |||
| プログラマー | マルチステップ | |||
| コンデンサー | ||||||
| コンデンサータイプ | 25ES | 25XL | 25EL | 35ES | 35XL | 35EL |
| ブランドオフ温度(℃) | -53 | -70 | -85 | -53 | -70 | -85 |
| 容量 | 25 | 25 | 25 | 35 | 35 | 35 |
| 表面積(cm2) | 3264 | 3264 | 3264 | 4838 | 4838 | 4838 |
| 容量(24時間/リットル) | 14.0 | 14.0 | 14.0 | 20.0 | 20.0 | 20.0 |
| デポジション率(L/hr) | 0.58 | 0.58 | 0.58 | 0.83 | 0.83 | 0.83 |
| 材質 | スムースウォール ステンレス | |||||
| デフロストシステム | Electric High Efficiency | |||||
| 真空システム | |
| 真空ポンプ | 2ステージ, 590L/min |
| システムブランクオフ圧 | 5 millitorr |
| 100 millitorr到達時間 | 30分以下(Dry) |
| リークアップ率 | 30millitorr/hr以下 |
| 通常寸法&サービス | |
| 寸法(HxWxL) | 190x112x224cm |
| 重量 | 1000Kg |
| 電源 | 208/60, 230/60, 220/50, 240/50 |
| 平均電流消費 | 13.1A |
仕様(シリーズ 36Dx84)
| チャンバー(通常) | |
| 容積 | 1.566 m3 |
| 材質 | カーボンスティール |
| ドア | ヒンジタイプ 透明アクリル製 |
| チャンバー(熱伝達システム) | ||||
| トレイレベル | 6 | 7 | 8 | 9 |
| トレイ面積(m2) | 7.38 | 8.68 | 9.28 | 10.3 |
| トレイスペース(mm) | 117 | 98 | 96 | 85 |
| トレイ数 | 24 | 28 | 32 | 36 |
| チャンバーコントロール 温度範囲(℃) |
-29 ～ 60 | -29 ～ 60 | -29 ～ 60 | -29 ～ 60 |
| 熱伝達システム | 循環シリコンオイル | |||
| 熱交換器 | 高効率マルチパスプレート | |||
| システムヒーター | 低密度タイプ | |||
| プログラマー | マルチステップ | |||
| コンデンサー | ||||||
| コンデンサータイプ | 25ES | 25XL | 25EL | 35ES | 35XL | 35EL |
| ブランドオフ温度(℃) | -53 | -70 | -85 | -53 | -70 | -85 |
| 容量 | 25 | 25 | 25 | 35 | 35 | 35 |
| 表面積(cm2) | 3264 | 3264 | 3264 | 4838 | 4838 | 4838 |
| 容量(24時間/リットル) | 14.0 | 14.0 | 14.0 | 20.0 | 20.0 | 20.0 |
| デポジション率(L/hr) | 0.58 | 0.58 | 0.58 | 0.83 | 0.83 | 0.83 |
| 材質 | スムースウォール ステンレス | |||||
| デフロストシステム | Electric High Efficiency | |||||
| 真空システム | |
| 真空ポンプ | 2ステージ, 590L/min |
| システムブランクオフ圧 | 5 millitorr |
| 100 millitorr到達時間 | 30分以下(Dry) |
| リークアップ率 | 30millitorr/hr以下 |
| 通常寸法&サービス | |
| 寸法(HxWxL) | 190x112x224cm |
| 重量 | 1000Kg |
| 電源 | 208/60, 230/60, 220/50, 240/50 |
| 平均電流消費 | 13.1A |
